SPI WS2812 Converter

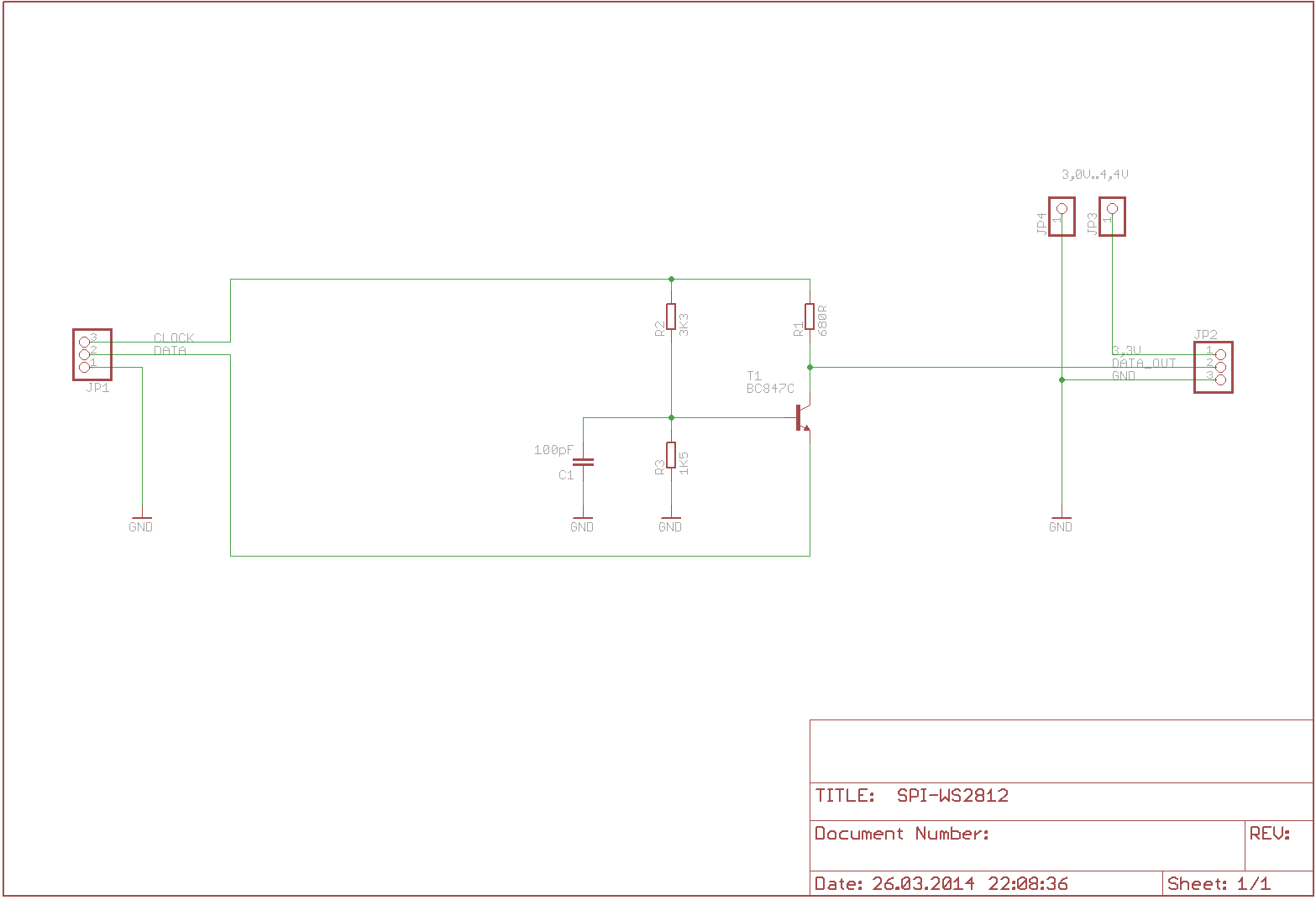

Die WS2812 LED kann man ja verschieden ansteuern, aber ich wollte es per SPI machen. Also hab ich nach einer Möglichkeit gesucht wie ich das SPI Signal in ein WS2812 kompatibles konvertieren kann. Das habe ich hier http://wiki.artifactory.org.au/doku.php?id=projects:ws2811clockshaper gefunden. Die Schaltung soll bei 5V funktionieren. Ich hab aber 3,3 Volt. Also hab ich die Schaltung angepasst. Die WS2812 kann man dabei von 3,0 bis 4,4 Volt betreiben. Mehr geht nicht, da sonst die WS2812 die Schwellen nicht mehr erkennen kann.

Hier noch das Programm für den ATXMega256A3B zum ansteuern. Es ist für 240 LEDs geschrieben, kann aber über den Parameter #define COUNT_PIX 240 geändert werden.

WS2812.ZIP



3D-Drucker Vergleich

Ich hab alle aktuellen Drucker 03.2014 mit 2 Druckköpfen verglichen.
Alle benutzen im Grunde die gleiche Firmware und PC-Software,
ebenso die gleiche Elektronik.
Sie unterscheiden sich hauptsächlich in der Farbe,
ob sie ein Display, einen SD-Kartenslot haben (kann man aber an die wo es nicht haben anlöten)
und natürlich im Preis und der Mechanik.

Noch ein paar Drucker gefunden
Zinter® PRO 3D Printer
Wanaho 3d Printer

Die Vergleichstabelle ist unten.





















  Builder Dual Extruder Felix 3.0 CubeX Duo CubeX Trio Witbox Helios 2X Makerbot Replicator 2x Leapfrog Creatr Leapfrog Creatr XL
Anzahl Druckköpfe 2 2 2 3 2 2 2 2
Bauraum [mm] 220x210x175 240x205x235 275x265x240 185x265x240 200x200x200 246x152x152 230x270x200 230x270x600
Schichtdicke [mm] 0,05 0,05 0,1 0,1 0,1 0,1 0.05 0,05
Filament Größe [mm] 1,75       1,75 1,75 1,75 1,75
Filament PLA, ABS, Laybrick, Laywood   PLA, ABS PLA, ABS PLA, ABS, Nylon, PVA   PLA, ABS, Nylon, Laybrick PLA, ABS, Nylon, Laybrick
Extruder Größe [mm]   0,35     0,4 0,4 0,35 0,35



USB         Ja Ja Ja Ja



SD-Karte Ja Ja     Ja Ja Nein Nein



ETH             Nein Nein



WLAN             Nein Nein



Tisch Heizbar Nein Ja     Ja Ja Ja Ja



sonst         Ina, Igus



Software PC Repetier-Host       WitSoft,Repetier Host, Pronterface, Cura, ReplicatorG, Slic3r   Repetier-HostSimplify3D Repetier-HostSimplify3D



Firmware Repetier-Firmware       Marlin   Marlin Marlin



Board         Arduino 2560Ramps 1.4 Arduino 2560Raspberry Pi Arduino 2560Ramps 1.4 Arduino 2560Ramps 1.4



Preis 1.875,- 1.309,99 2.849,-   2.250,- 2.790,- 1.815,- 4.838,80
